  详细信息
    IC-7600

    产品类型:
    产品编号:
    特殊说明:




  产品详情

旗舰产品

双DSP功能

两个单独的32位DSP处理单元,处理器为IC-7600提供高性能集成电路。由于相结合了双DSP功能和无线模拟功能,其性能可比顶级电台IC-7800和IC-7700。

DSP单元的发送和接收
TMS320C6726B(顶部照片)
内部时钟速度:266MHz的
32位浮点DSP
的最大性能= 1600MFLOPS
  :频谱范围
TMS320C6720 DSP ??单元(底部照片)
内部时钟速度:200MHz的
32位浮点DSP
的最大性能= 1200MFLOPS

104dB动态范围和+30dBm 三阶拦截点

ICOM常年的从事无线电的研究,其经验结合最新的数字技术设计出的104dB动态范围接收器和+30 dBm的IP3高频带接收灵敏度。即使弱信号也可以清晰地被IC-7600收到。







两次超外差显着改善带内的IMD

IC-7600采用了两次超外差系统,具有抑制竞相信号的作用。比传统的三次超外差系统,两次超外差系统更难以实施,但它极大地减少了信号失真,并提供了高保真的射频DSP处理器。




DSP双回路自动增益控制

该IC-7600具有双重的AGC回路,一个模拟和一个数字,在数字信号处理器控制之下。这种结构可以防止来自AGC反馈电路的强烈邻近信号,并允许DSP处于最大动态范围

内置三种顶级IF滤波器3kHz

IC-7600的3个顶级IF滤波器(3kHz,6kHz和15kHz)让您在强烈的相邻信号的干扰中接收到微弱的信号。

数字中频滤波器

IC-7600的DSP能让你"建立自己的"数字中频滤波器。你可以快速的选择频带宽度,滤波形状以及中心频率。三个滤波器存储器让你立刻改变滤波器设置。

数字双通带调谐PBT

建立你自己的数字中频滤波器后,你可以使用数字双通带调谐去移动和变窄中频通带直到干扰信号消失,你就能清晰的听到微弱的信号。



数字陷波器

有三种参数的数字陷波器可选择,抑制来自射频的干扰信号



数字降噪电路

16步变降噪可以大大提高接收机的信号噪声比,给您一个干净,清晰地音频信号。

噪声抑制电路

100步数字噪音抑制等级。

双显功能

本机可以接收两个信号在同一频带同时进行。例如,您可以收听14.025MHz的信号 ,同时也可以收听14.030MHz的信号。

高稳定性振荡器单位

IC-7600是一款高稳定频率的机器,其稳定度高达±0.5ppm (0℃ 至 +50℃)。这种高稳定性振荡器可以提供稳定运行,甚至在连续传输RTTY或PSK31模式。

5.8 英寸超宽视角TFT液晶显示屏

IC-7600的超宽视角显示具有良好的色彩再现和高对比度的快速响应时间的特点。这些特点使频谱范围和模拟连接自然。而LED背光提供更快的启动,稳定的亮度,和较长的寿命。

频谱范围

专用的频谱范围的DSP,内置数字滤波器使DSP处于最大动态范围, 范围自动选择最佳的扫描分辨率带宽波段。此外,频谱范围,可独立设置接收频率。在固定的模式您可以选择带宽以及形状和中心频率。




数字语音记忆存储功能

关于数字语言记忆功能,可以记录传入的信号并立即重放声音,须拥有远程接收和控制功能。由于收发器连续记录,当你收听时,按Rec按钮,时间筛选回放装置可以重播回放15秒的声音!

IC-7600有4个频道的传输内存(最大每频道90秒)和20频道接收模式(最大每频道30秒,共计20个频道200秒)。此外,记录的输入信号可以保存在USB闪存器中。




多功能表

多功能表可以让您一目了然的观察发送/接收的情况。
除了信号强度,还有发射功率水平,ALC和驻波。

RF语音压缩

数字RF压缩提升平均RF输出,提高信号强度和可读性。

RTTY /PSK31 配有USB键盘操作

只需插入一个USB键盘来操作RTTY和PSK!数字双峰过滤器大大降低了干扰。RTTY和PSK传输记忆频道可存储62字符。



波段边缘提示音编辑

不仅可以根据业余频道对边缘频道进行编程,也可以编辑特定的频率操作模式等内容。如果您编辑的频段是OFF的,电台就会发出蜂鸣音,在OFF频段不能发射。

内置记忆电键

内置键控器可在CW模式提供4频道,在RTTY和PSK31提供8个频道。每个频道可以最大存储70个字节。记忆电键在CQ或在比赛中交换数字非常有用。可以存储和发送您的名字,QTH,台,等内容,使用USB键盘功能发射内容。





前面板和后视板的USB控制

IC-7600在前面板和后视板均有一个 USB接口。可使用 USB 键盘或 USB 闪存盘在前面板上( A 插头) 。连接电脑使用后视板的USB接口 ( B 插头)。使用 CI-V 数据和外部软件*对IC-7600进行控制。

*软件不提供




麦克风均衡器和可调传输带宽

内置音频均衡器具有单独的低音和高音调整共 121 组合,因此所需满足以下条件,您可以调整你的声音的色调质量。此外,传输带宽在 100、 200、 300、 500 Hz 在低通的边缘和 2500、 2700、 2800、 2900Hz高通边缘可选择。三种类型的高与低的组合可以存储在内存中的最喜欢设置为中。具有这种灵活性的基于 DSP 的波形整形,传输音频质量是根据您的首选项进行调整

高功率最终放大器

高功率FET三极管,RD100HHF1, 用于PA单元,可提供卓越的信号质量和低 IMD特性。大型散热片和散热风扇,能保证100W输出时机器能正常工作。

两种发射继电器设置

对于放大器键入(发射接口),可以选择机械继电器(最大16V/500mA)或者FET开关(最大250V/200mA)。FET开关用于键入老管型放大器,在发射时产生高电压。



内置高速率自动天线调谐器

调谐可以记住您传输的频率,以便在更改频段时能快速反应,高压电容能保证天调的连续工作。


其他功能

天线连接
  • 两个Tx / Rx天线连接器,天线自动选择器
  • IN / OUT连接器,用于接收天线或外部衰减器的接收天线
接收器
  • 接收范围30kHz到60Mhz
    (*某些频段也无法保证,根据版本)
  • 前置放大器有两种类型:preamp1:使低电平信号,,提高互调特性Preamp2:高增益前置放大器
  • 内置3段RF衰减器(6,12和18dB)
发射
  • 发射显示
  • 50个CTCSS音频编码器和解码器
  • VOX功能(语音操作传输)
  • 所有模式功率控制
CW模式
  • 基于DSP控制的CW键控波形整形
  • 多功能电子按键可调节按键速度、点划线电波、极性的选择和打扰按键
  • 多功能电子按键可调节按键速度、点划线电波、极性的选择和打扰按键
    CW音高控制从300Hz到900Hz
  • 双电键插孔
  • 全插入和半插入功能
  • 可调CW包络
操作
  • 多功能的测量仪表显示
  • 内置语间合成器
  • 快速设置
  • 记忆存储5或者10操作频率
  • 快速分频和频率锁定
  • 频率连续可调
  • RIT变化范围±9.999kHz
  • 双时钟显示功能(本地时间和世界时间)
  • 1Hz步进
  • 101个记忆频道和10个自己频道名称显示
  • 编程、记忆、选择记忆频道和扫描
  • 自动步进调整功能
  • 旋钮张力可调
  • 旋钮锁定
  • 频段边缘提示音(可以取消)
  • AH-4控制电路
  • 数据模式自动调谐速度
  • CI-V接口,可选的CT-17
  • 屏幕保护功能

提供配件

  • DC电源线
  • 备用保险丝
  • CW电键
  • 手持式麦克风HM-36
  • 提手,MB-121

后面板视图



  1. 接地端子
  2. 天线连接接口
  3. DC电源插座
  4. 转换接口
  5. 接收天线连接器
  6. ALC输入插孔
  7. 发送控制接口
  8. 调谐器控制插座
  9. ACC插座
  10. 电键插口
  11. 仪表插口
  12. USB连接插口
  13. CI-V遥控插孔
  14. 外部扬声器插孔

一般指标

频率范围:
美国版本(#02)
RX:
0.030 60.000MHZ * 1

发射:
1.800-1.999MHz 3.500-3.999MHz
5.255-5.405MHz * 1 7.000-7.300MHz
10.100-10.150MHz 14.000-14.350MHz
18.068-18.168MHz 21.000-21.450MHz
24.890-24.990MHz 28.000- 29.700MHz
50.000-54.000MHz
频率范围:
欧洲欧洲(#03),1(#04)版本
RX
0.030 60.000MHZ * 1

发射
1.810-1.999MHz 3.500 - 3.800MHz
7.000-7.100MHz(欧版)
7.000-7.200MHz(欧洲1版)
10.100-10.150MHz 14.000-14.350MHz
18.068-18.168MHz 21.000- 21.450MHz
24.890-24.990MHz 28.000-29.700MHz
50.000-52.000MHz
模式 LSB,USB,CW,RTTY,PSK31,AM,FM
频道数 101(99常规,2个扫描边缘)
天线阻抗 50Ω不平衡(调谐器关闭)
天线连接器 SO-239×2,RCA×1(仅接收)
电源要求 13.8V DC±15%
温度范围 0°C至+50°C,+32°F至+122°F
频率稳定度 小于±0.05PPM(0°C至+50°C)
频率分辨率 1Hz的(最小)
耗电量 接收3.0A(标称值)

最大音频3.5A(标称值)

 发射23A

外形尺寸(W×H×D)
(预测不包括在内)
340×116×  279.3毫米;
重量(大约) 10KG
* 1某些频段都不能保证。

发射机

输出功率
(连续可调)

FM,SSB,CW,RTTY,PSK31:2-100W

 AM :1-30W

调制系统

PSN SSB:数字调制

 FM: 数字相位调制

AM: 数字式低功率调制

杂散发射 HF频段:

小于-50dB

 50MHz频段

小于63dB

载波抑制 大于40dB
无用边带抑制 大于55dB
麦克风阻抗 600Ω(8针连接器)

接收器

接收系统 两次超外差
中间频率 第一:64.455MHz
第二:36kHz
灵敏度(典型值)
 SSB, CW, RTTY (BW : 2.4kHz at 10dB S/N)
1.8–29.995MHz 0.15μV *1
50.0–54.0MHz 0.12μV *2
AM (BW : 6kHz at 10dB S/N)
0.1–1.8MHz 6.3μV *1
1.8–29.995MHz 2.0μV *1
50–54.0MHz 1.6μV *2
FM (BW : 15kHz at 12dB SINAD)
28–29.97MHz 0.5μV *1
50.0–54.0MHz 0.32μV *2



静噪灵敏度
(前置放大器:ON,阈值)
SSB :小于3.2μV

 FM :小于0.3μV

选择性(过滤器的形状:锐利)

SSB (BW : 2.4kHz)
大于 2.4kHz/–6dB
小于 3.8kHz/–60dB
CW (BW : 500Hz)
大于 500Hz/–6dB
小于 900Hz/–60dB
RTTY (BW : 350kHz)
大于 350Hz/–6dB
小于 650Hz/–60dB
AM (BW : 6kHz)
大于 6.0kHz/–6dB
小于 15kHz/–60dB
FM (BW : 15kHz)
大于 12kHz/–6dB
小于 20kHz/–60dB







杂波及镜像抑制比 大于70dB(除去50MHz通过点)
音频输出功率 大于2.0W,10%失真,8Ω负载
RIT变量范围 ±9.999kHz
耳机连接器 3芯6.35(厚)mm(1 / 4“)
EXT SP连接器 2芯3.5(D)毫米(1 / 8“)/8Ω
* 1前置放大器-1:
* 2前置放大器-2:ON

天线调谐器

匹配范围 HF频段:16.7Ω,以150Ω不平衡*

50MHz的频段: 20Ω到125Ω不平衡* 2



最小功率 HF频段:
8W 50MHz的频段: 15W
调谐精度 VSWR 1.5:1或以下
(电机停止)
插入损耗 不到1.0dB
(100W输出后调整)
不到驻波比3:1 * 1
2减比VSWR 2.5:1,

所有规格如有变更,恕不另行通知。


  相关产品:

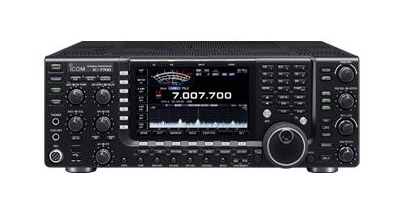

IC-7700
